在河水處理系統(tǒng)中，超濾膜作為核心處理單元，承擔(dān)著截留細(xì)菌、病毒、膠體等污染物的關(guān)鍵作用，其運(yùn)行穩(wěn)定性直接決定出水水質(zhì)與處理效率。而斷絲故障是超濾膜在河水處理場景中最常見的失效問題之一，一旦發(fā)生斷絲，不僅會(huì)導(dǎo)致處理效果下降，還可能引發(fā)后續(xù)工藝堵塞、運(yùn)行成本攀升等連鎖反應(yīng)。本文將為您結(jié)合多方面解析河水設(shè)備中的超濾膜出現(xiàn)斷絲故障的主要原因相關(guān)內(nèi)容。

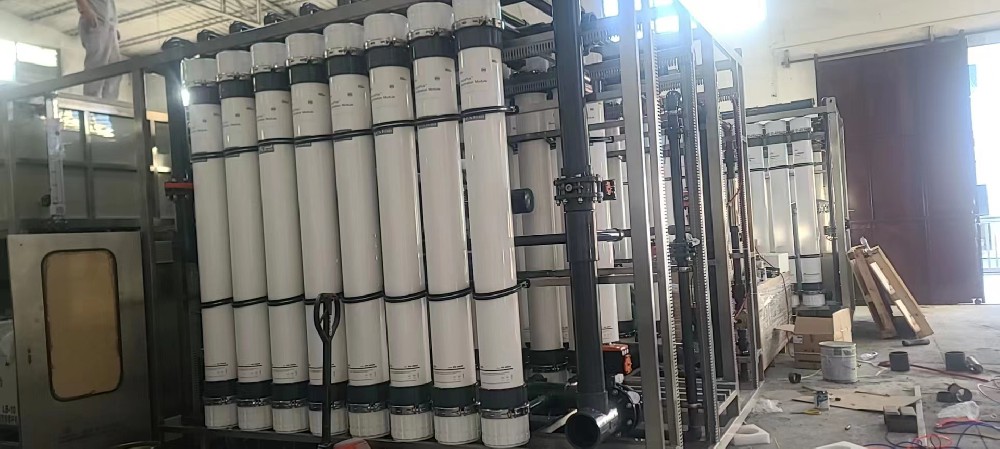

河水設(shè)備中的超濾膜出現(xiàn)斷絲故障的主要原因
1.原料水質(zhì)與預(yù)處理不當(dāng)
河水水質(zhì)復(fù)雜多變，是導(dǎo)致超濾膜斷絲外部因素之一。河水中不僅含有大量懸浮顆粒物、泥沙，還可能存在樹枝、纖維、碎石等大粒徑雜質(zhì)，若預(yù)處理環(huán)節(jié)未能有效去除這些污染物，極易對超濾膜造成物理損傷。杜邦超濾膜的標(biāo)稱孔徑僅為0.03μm，對進(jìn)水顆粒物尺寸有嚴(yán)格要求，若原水中最大顆粒尺寸超過300μm的限定標(biāo)準(zhǔn)，這些堅(jiān)硬雜質(zhì)會(huì)隨水流沖擊膜表面，長期摩擦碰撞會(huì)導(dǎo)致中空纖維膜壁磨損變薄，最終引發(fā)斷絲。
此外，河水中的膠體、微生物絮體等污染物若未充分預(yù)處理，會(huì)在膜表面快速沉積形成濾餅層。若反洗不及時(shí)或反洗效果不佳，濾餅層會(huì)逐漸壓實(shí)，導(dǎo)致膜內(nèi)外壓差（TMP）急劇升高。當(dāng)TMP超過2.1bar的最大允許值時(shí)，超濾膜纖維會(huì)承受過大的壓力負(fù)荷，尤其是采用外壓式流道設(shè)計(jì)的膜組件，受壓不均會(huì)直接造成纖維斷裂。同時(shí)，河水中的油污、有機(jī)物等污染物會(huì)吸附在膜表面，降低膜的親水性，加劇污染堵塞，間接增加斷絲風(fēng)險(xiǎn)。
2.操作運(yùn)行參數(shù)失控
超濾系統(tǒng)的操作規(guī)范性對膜的使用壽命非常重要，運(yùn)行參數(shù)超出設(shè)計(jì)范圍是導(dǎo)致斷絲的核心人為因素。在流量控制方面，杜邦超濾膜單支模塊的推薦流量范圍為2.0-6.9m3/h，若實(shí)際運(yùn)行中為追求處理效率盲目提升跨膜通量，會(huì)使膜纖維承受的水力剪切力顯著增加，長期高負(fù)荷運(yùn)行會(huì)導(dǎo)致纖維疲勞斷裂。同時(shí)，流量波動(dòng)過大，尤其是啟動(dòng)、停機(jī)時(shí)的瞬時(shí)流量沖擊，會(huì)對膜纖維造成劇烈的水力沖擊，破壞纖維結(jié)構(gòu)完整性。
壓力控制不當(dāng)同樣會(huì)引發(fā)斷絲問題。超濾膜在20℃時(shí)的最大進(jìn)水壓力為6.25bar，40℃時(shí)為4.75bar，若系統(tǒng)壓力超過限定值，或壓力頻繁波動(dòng)，會(huì)導(dǎo)致膜組件內(nèi)部受力不均。外壓式超濾膜的纖維束在高壓下會(huì)相互擠壓、摩擦，同時(shí)高壓會(huì)使纖維壁產(chǎn)生塑性變形，最終導(dǎo)致斷裂。此外，反洗操作不規(guī)范也會(huì)加劇斷絲風(fēng)險(xiǎn)，若反洗壓力超過2.5bar的上限，或反洗頻率過高、反洗時(shí)間過長，會(huì)對膜纖維造成反向壓力沖擊，尤其當(dāng)膜表面已有污染沉積物時(shí)，反洗的沖擊力會(huì)直接導(dǎo)致纖維破損。
3.清洗與維護(hù)操作不當(dāng)
超濾膜的清洗維護(hù)是恢復(fù)膜性能的關(guān)鍵環(huán)節(jié)，但不科學(xué)的清洗方式會(huì)對膜造成不可逆損傷。在化學(xué)清洗方面，若選用的清洗劑與PVDF膜材質(zhì)不兼容，或清洗劑濃度過高、清洗溫度超標(biāo)，會(huì)腐蝕膜的化學(xué)結(jié)構(gòu)，導(dǎo)致膜纖維強(qiáng)度下降，易發(fā)生斷裂。例如，使用強(qiáng)氧化性清洗劑時(shí)，若未控制好濃度和接觸時(shí)間，會(huì)破壞PVDF材料的化學(xué)鍵，降低膜的機(jī)械強(qiáng)度。
物理清洗操作不當(dāng)也會(huì)引發(fā)斷絲。空氣擦洗是常用的物理清洗方式，杜邦超濾膜的最大允許空氣擦洗流量為12m3/h，若擦洗空氣量過大、氣流速度過快，會(huì)使膜纖維在氣流沖擊下劇烈抖動(dòng)、相互碰撞摩擦，長期反復(fù)沖擊會(huì)導(dǎo)致纖維磨損斷裂。此外，清洗過程中若未徹底排出系統(tǒng)內(nèi)的空氣，會(huì)形成氣錘效應(yīng)，瞬時(shí)沖擊力會(huì)直接擊穿膜纖維。同時(shí)，長期不進(jìn)行清洗或清洗不徹底，會(huì)導(dǎo)致污染物在膜內(nèi)累積，加劇堵塞和壓差升高，間接增加斷絲風(fēng)險(xiǎn)。
4.膜組件自身質(zhì)量與安裝問題
膜組件的產(chǎn)品質(zhì)量和安裝精度是避免斷絲的基礎(chǔ)保障，存在質(zhì)量缺陷或安裝不當(dāng)會(huì)從源頭埋下斷絲隱患。在產(chǎn)品質(zhì)量方面，若超濾膜的PVDF中空纖維在生產(chǎn)過程中存在材質(zhì)不均、壁厚偏差過大、纖維接頭粘接不牢固等問題，會(huì)導(dǎo)致膜纖維的機(jī)械強(qiáng)度不一致，在正常運(yùn)行壓力和流量下，薄弱部位易發(fā)生斷裂。同時(shí)，膜組件的U-PVC外殼若存在尺寸偏差、裝配精度不足，會(huì)導(dǎo)致膜纖維在組件內(nèi)部受力不均，長期運(yùn)行后引發(fā)斷絲。
安裝過程中的操作不當(dāng)會(huì)直接造成膜組件損傷。在模塊吊裝、拼接時(shí)，若操作野蠻、碰撞擠壓組件，會(huì)導(dǎo)致內(nèi)部膜纖維斷裂；管道連接時(shí)若接口不平整、密封不嚴(yán)，會(huì)產(chǎn)生局部渦流，加劇膜纖維的水力沖擊；膜組件安裝固定不牢固，運(yùn)行過程中會(huì)因振動(dòng)導(dǎo)致纖維相互摩擦、碰撞，最終引發(fā)斷絲。此外，系統(tǒng)管路中的尖銳雜質(zhì)未清理干凈，安裝后隨水流進(jìn)入膜組件，也會(huì)直接劃傷、刺破膜纖維。
5.環(huán)境因素與系統(tǒng)設(shè)計(jì)缺陷
環(huán)境條件的變化和系統(tǒng)設(shè)計(jì)不合理會(huì)間接增加超濾膜斷絲風(fēng)險(xiǎn)。河水溫度的波動(dòng)會(huì)影響膜的物理性能，PVDF膜雖具有較好的溫度適應(yīng)性，但當(dāng)水溫低于4℃或高于40℃的設(shè)計(jì)范圍時(shí)，膜的機(jī)械強(qiáng)度會(huì)下降，脆性增加，此時(shí)若遇到正常的運(yùn)行壓力或清洗沖擊，易發(fā)生斷絲。同時(shí)，低溫會(huì)導(dǎo)致水中污染物沉降速度減慢，加劇膜污染堵塞，間接升高TMP，增加斷絲概率。
系統(tǒng)設(shè)計(jì)缺陷也會(huì)為斷絲埋下隱患。若預(yù)處理工藝設(shè)計(jì)不合理，如沉淀池、過濾器的處理效果未達(dá)到設(shè)計(jì)要求，未能有效去除大顆粒雜質(zhì)和膠體污染物，會(huì)使大量污染物直接進(jìn)入超濾系統(tǒng)；管路設(shè)計(jì)存在死水區(qū)、流速不均等問題，會(huì)導(dǎo)致膜組件內(nèi)部水力分布不均，局部流量過大或壓力過高；系統(tǒng)缺乏有效的壓力、流量監(jiān)測和報(bào)警裝置，無法及時(shí)發(fā)現(xiàn)參數(shù)異常，會(huì)使膜組件長期在超標(biāo)工況下運(yùn)行，這些設(shè)計(jì)層面的問題都會(huì)間接增加斷絲風(fēng)險(xiǎn)。
河水設(shè)備中超濾膜的斷絲故障是原料水質(zhì)、操作運(yùn)行、清洗維護(hù)、產(chǎn)品質(zhì)量、系統(tǒng)設(shè)計(jì)等多方面因素共同作用的結(jié)果。要有效預(yù)防斷絲問題，需從優(yōu)化預(yù)處理工藝、嚴(yán)格控制運(yùn)行參數(shù)、規(guī)范清洗維護(hù)操作、保障產(chǎn)品安裝質(zhì)量、完善系統(tǒng)設(shè)計(jì)等方面全面管控，確保超濾膜在設(shè)計(jì)工況下穩(wěn)定運(yùn)行，延長膜的使用壽命，保障河水處理系統(tǒng)的高效可靠。如果您想了解更多河水設(shè)備中的超濾膜出現(xiàn)斷絲故障的主要原因相關(guān)的資訊，歡迎隨時(shí)在本網(wǎng)站留言或來電咨詢相關(guān)資訊！感謝您認(rèn)真閱讀！
本文由藍(lán)創(chuàng)沃特(www.ciosummit.com.cn)原創(chuàng)首發(fā)，轉(zhuǎn)載請以鏈接形式標(biāo)明本文地址或注明文章出處!
可能您還想了解：
